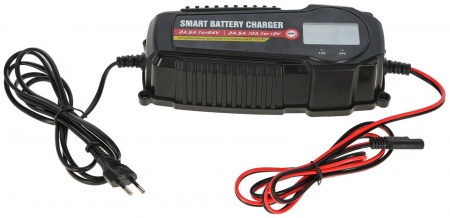

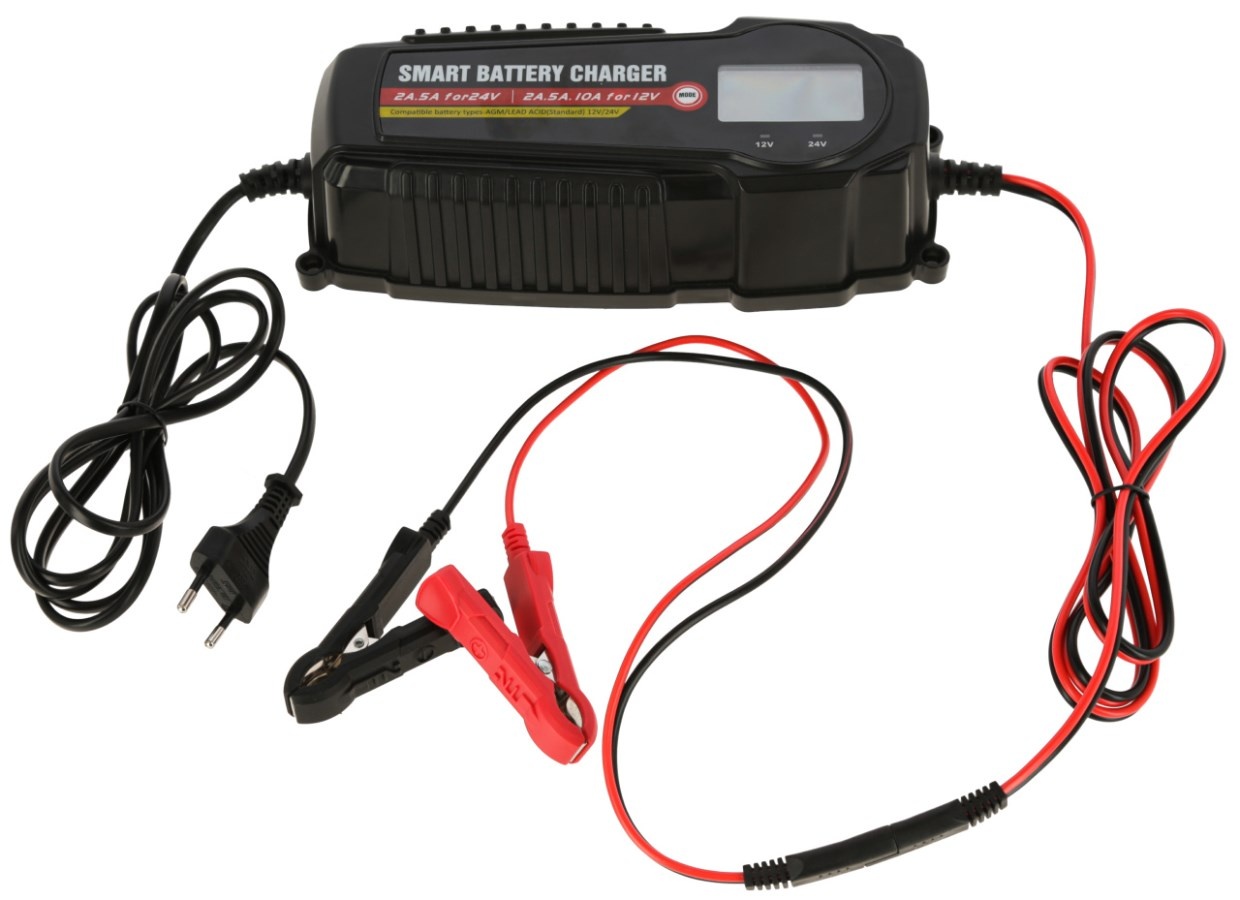

Description
Caractéristiques
- Conformément au plus récentes règles de l’art, le chargeur de batterie à plusieurs étages permet de charger les batteries à près de 100 % de leur capacité initiale.
- Diagnostic, récupération, charge et entretien automatiques des batteries pendant des mois, grâce à une commutation entièrement automatique entre le mode de charge et de maintenance.
- Options de sortie disponibles : 28,6 volts, 29,2 volts, 14,3 volts, 14,6 volts
- Courant de charge disponible : 2A-5A-10A (si batterie 12 volts) et 2A-5A (si batterie 24 volts)
- Pas de risque de surcharge
- Protection électronique intégrée contre les utilisations erronées
- Insensible aux étincelles
- Protection contre la surchauffe grâce à un mini-ventilateur intégré
- Protection intégrale contre les courts-circuits et les raccordements erronés
Caractéristiques techniques
- Tension à l’entrée : 120 volts, 60 Hz ou 230 volts C.A., 50 Hz
- 12 volts & 24 volts (sélection automatique)
- Tension de sortie : 12 volts et 24 volts (sélection automatique
- Rendement : > à 75 %
- Tension de charge : 14,3 volts ± 0,3 volts ou 28,6 volts ± 0,3 volt
- Courant de charge : 2A / 5A / 10A si 12 volts et 2A / 5A si 24 volts
- Température ambiante : -10 °C à +40 °C (puissance de sortie réduite à température plus élevée)
- Types de batterie : Batteries plomb-acide de 12 volts et 24 volts (WET, MF, AGM et GEL)
- Niveau sonore : < à 50 décibels (essai à une distance de 50 cm)
Conseils d'utilisation
MODE D'EMPLOI

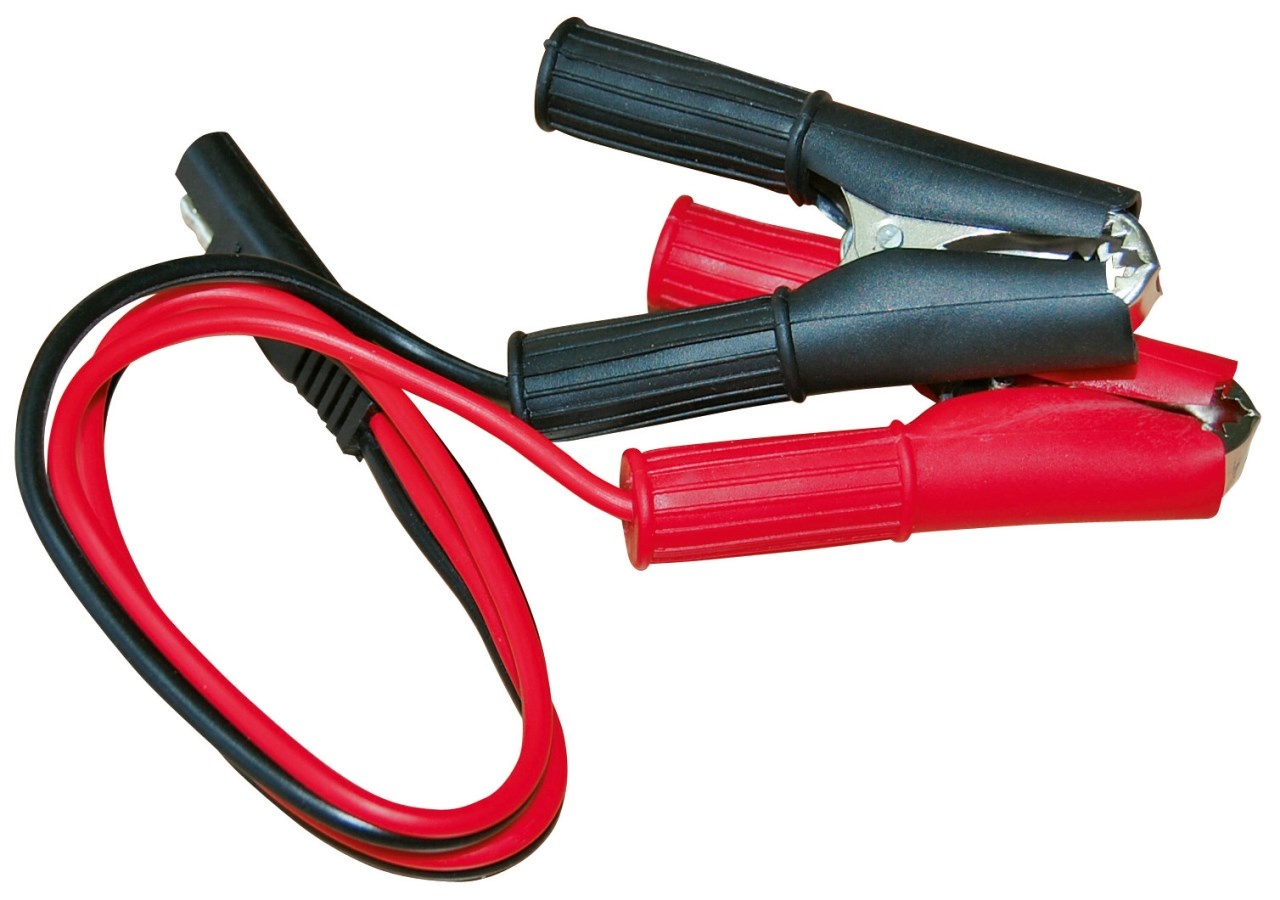

Étape 1 : Positionnez le connecteur ROUGE devant la prise de raccordement POSITIVE (+) et le connecteur NOIR devant la prise de raccordement de NÉGATIVE (-) de la batterie.
Étape 2 : Raccordez le cordon d’alimentation à la prise de courant : l’écran LCD brille et le chargeur détecte la tension de la batterie automatiquement. La LED d’affichage s’y rapportant (12 volts ou 24 volts) brille.
• Le chargeur démarre le chargement avec le courant de charge standard de 2 ampères. Vous pouvez modifier le courant de charge via
l’actionnement de la touche MODE, la séquence est 2A-5A-10A-2A-5A...
• Dès que la batterie est complètement chargée, l’écran affiche « FULL ».
Remarque : En cas d’inversion de polarité des raccordement, l’écran affiche « Err » et un pictogramme de mise en garde. Modifiez les raccords en tenant compte de la polarité.
Mode hiver : (en cas de températures inférieures à zéro pendant le chargement)
Appuyez sur la touche « Mode » pendant 2 à 3 secondes afin que le mode hiver (symbole du flocon de neige) s’affiche à l’écran. Procédez de la même façon pour désactiver la fonction ou couper l’alimentation électrique du chargeur.
Batterie AGM : Commutez toujours le mode hiver pour charger des batteries AGM. En mode standard, les batteries AGM ne sont pas complètement chargées, étant donné que la tension de fin de charge des batteries AGM est plus élevée que celle des batteries à cellule humide.
Recommandation de charge :
Le chargeur travaille sur plusieurs étages : Pour les batteries 24 volts, sélectionnez une charge lente de 2 ampères ou une charge moyenne de 5 ampères en fonction des besoins pratiques. Pour les batteries 12 volts, sélectionnez 2 ampères pour une charge lente (recommandation), 5 ampères pour une charge d’une rapidité moyenne et 10 ampères pour une charge rapide.
Exemple de temps de recharge :
- Batterie 100 Ah 12 volts avec courant de charge de 5 ampères : temps de recharge d’environ 22 heures.
- Environ 11 heures avec un courant de charge de 10 ampères.
Temps de décharge :
Le chargeur vérifie constamment la tension aux bornes de la batterie pour déterminer si une charge d’entretien est nécessaire. La procédure d’entretien de la charge est engagée si la tension aux bornes tombe
- sous 25,6 volts pour une batterie de 24 volts ou
- sous 12,8 volts pour une batterie de 12 volts.
L’entretien de la charge est effectué constamment avec 1,5 ampère de sorte que la tension
- atteint 28,6 volts pour une batterie de 24 volts ou
- 14,3 volts pour une batterie 12 volts (14,7 volts pour les batteries AGM en mode hiver).
Le cycle d’entretien de la charge est répété à durée indéterminée. Laissez le chargeur connecté afin de maintenir la batterie en bon état si vous ne l’utilisez pas.
MAINTENANCE ET REPARATION
L‘appareil ne nécessite aucune maintenance, mais doit être soigneusement nettoyé à intervalles réguliers. En cas de défaut, l‘appareil doit immédiatement être mis hors service. Confiez les réparations uniquement à des électriciens qualifiés et après en avoir préalablement discuté avec le fabricant. Utilisez uniquement des pièces détachées d‘origine.
Précautions d'emploi
AVERTISSEMENT! Risque d‘explosion
N‘utilisez pas l‘appareil pour charger les batteries sèches qui sont traditionnellement utilisées avec les appareils domestiques.
Ces batteries peuvent exploser et occasionner des lésions corporelles et des dégâts matériels. Utilisez l‘appareil uniquement pour charger une batterie au plomb-acide/au gel !
AVERTISSEMENT! Risque d‘électrocution
• Ne mettez pas l‘appareil en service si des câbles ou des connecteurs sont endommagés, ou si l‘appareil a subi un choc violent, est tombé ou a été endommagé d‘une quelconque autre façon. Ne démontez pas l‘appareil. Un montage incorrect pourrait entraîner une électrocution et/ou un incendie.
• Ne plongez JAMAIS l‘appareil dans l‘eau, ne l‘exposez pas à la pluie ou à la neige. N‘utilisez JAMAIS l‘appareil lorsqu‘il est humide.
• Débranchez l‘appareil de l‘alimentation électrique avant de procéder à des travaux de maintenance ou d‘entretien.
AVERTISSEMENT! Risque lié aux gaz explosifs
• Il est dangereux de travailler à proximité d‘une batterie au plomb-acide. Pendant leur fonctionnement, les batteries génèrent des gaz explosifs. Pour cette raison, il est primordial de lire ce manuel et d‘en suivre scrupuleusement les instructions.
• Respectez ces instructions afin de réduire le risque d‘explosion de la batterie. Lisez et observez également toutes les instructions communiquées par les autres fabricants, en particulier celles qui concernent les appareils exploités à proximité de la batterie.
• Cet appareil comporte des pièces susceptibles de générer des étincelles ou des arcs électriques. Par conséquent, le chargeur ne doit pas se trouver dans une pièce fermée et à proximité de matériaux inflammables durant son fonctionnement.
• Cet appareil n‘est pas destiné à une utilisation par des enfants et ne doit être utilisé que par des adultes.
ATTENTION! Pour réduire le risque de blessures ou de dégâts matériels
• Débranchez le câble de la source d‘alimentation en tirant sur la fiche et non sur le câble.
• N‘utilisez jamais le chargeur comme aide au démarrage ou pour charger des batteries gelées.
• Dans le cadre de travaux avec des batteries au plomb-acide, veillez toujours à pouvoir assurer immédiatement les premiers secours en cas d‘accident ou d‘urgence.
• Portez toujours des lunettes de protection quand vous travaillez avec cet appareil. Le contact avec l‘acide de la batterie peut entraîner une cécité et/ou de graves brûlures. Informez-vous toujours sur les mesures de premiers secours avant de mettre l‘appareil en service.
• Veillez à toujours disposer d‘eau douce et de savon en quantité suffisante. En cas de contact de l‘acide de batterie avec la peau, rincer immédiatement.
• En cas de contact de l‘acide de batterie avec la peau ou les vêtements, rincer immédiatement à l‘eau et au savon pendant au moins 10 minutes et consulter immédiatement un médecin.
• Ne jamais fumer et éviter toute étincelle ou flamme nue à proximité de l‘appareil, d‘une batterie de véhicule, d‘un appareil à moteur ou d‘un chargeur.
• En cas de travaux avec une batterie au plomb-acide, retirez tout objet personnel tel que bagues, bracelets, colliers et montres.
Une batterie au plomb-acide peut générer un court-circuit suffisamment fort pour souder une bague ou un autre objet en métal, ce qui peut occasionner des brûlures.
• Ne laissez jamais l‘acide de la batterie entrer en contact avec l‘appareil.
• Ne faites jamais fonctionner l‘appareil dans une pièce fermée ou à la ventilation limitée
PREMIERS SECOURS
En cas de contact avec la peau : Si l‘acide de la batterie entre en contact avec la peau, rincez abondamment à l‘eau, puis procédez à un nettoyage minutieux au savon. En cas d‘apparition de rougeurs, de douleurs ou d‘irritations, consultez immédiatement un médecin.
En cas de contact avec les yeux : Si l‘acide de la batterie entre en contact avec les yeux, rincez immédiatement les yeux à l‘eau pendant au moins 15 minutes,
puis contactez un médecin.
